レンズ拡散板LSD

産業用レンズ拡散板:LSD - 応用例

拡散・照明ムラ解消

一般的なLED照明器具の配光制御には、レンズが用いられています。こうした照明器具からの光はレンズ種類によってはその配光が限られてしまう場合があります。

このような時にレンズの前面にレンズ拡散板:LSDを追加する事により、アプリケーションに合わせた細かい配光を容易に実現することができます。また、レンズ拡散板:LSDによって光が均質化されるため、より柔らかで上質な光を得ることもできます

img_lsd-c_sample01

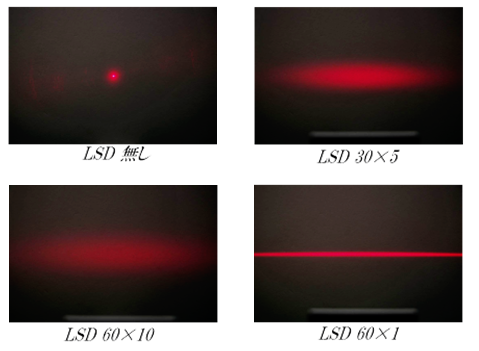

img_lsd-c_sample02

色ムラ解消

白色LEDでは、青色LEDと蛍光体との関係で、照明された光の中心部と周辺部で色が変わってしまう現象があります。特に狭角配光のレンズを用いた際に顕著になります。

レンズ拡散板:LSDは微小かつランダムに配置されたレンズの効果により、配光の広がりを最小限に抑えながら、色ムラを改善することが可能です。

照射面上の写真

集光レンズとレンズ拡散板:LSDを一体化させたレンズで、光野を広げずに集光と照射ムラを同時に解消

img_lsd-c_sample03

配光データ
  • LSD無し

    img_lsd-c_sample04

  • LSD20°使用

    img_lsd-c_sample05

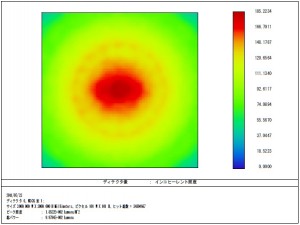

照度データ
  • LSD無し

    img_lsd-c_sample06

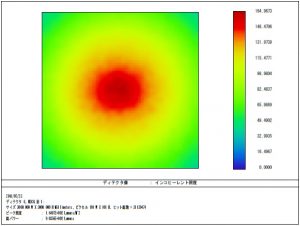

  • LSD20°使用

    img_lsd-c_sample07

眩しさ緩和

LEDパッケージメーカーが販売している、照明器具の開発を容易にするためのモジュールでは、反射鏡を用いて光学制御を行う事が一般的です。しかし、モジュール内の輝度が不均一だと、照明された光の照度ムラが大きく、照明器具としての品質を落としかねません。

このような場合でも、その反射鏡の前面にレンズ拡散板:LSDを追加する事によって輝度ムラを大きく緩和させることができます。

レンズ拡散板:LSDの特性上、高い光透過率を維持しながら、その表面での輝度を平準化し緩和します。この特性により、照明器具前面での過度なグレアを抑えることができ、照明の高品位化が図れます。

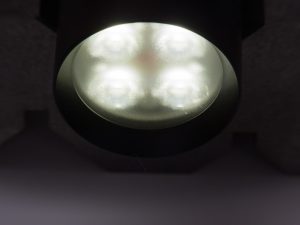

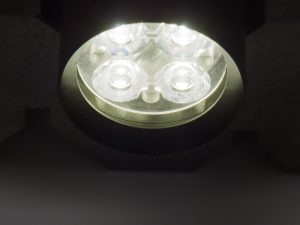

  • LSD使用前

    Exif_JPEG_PICTURE

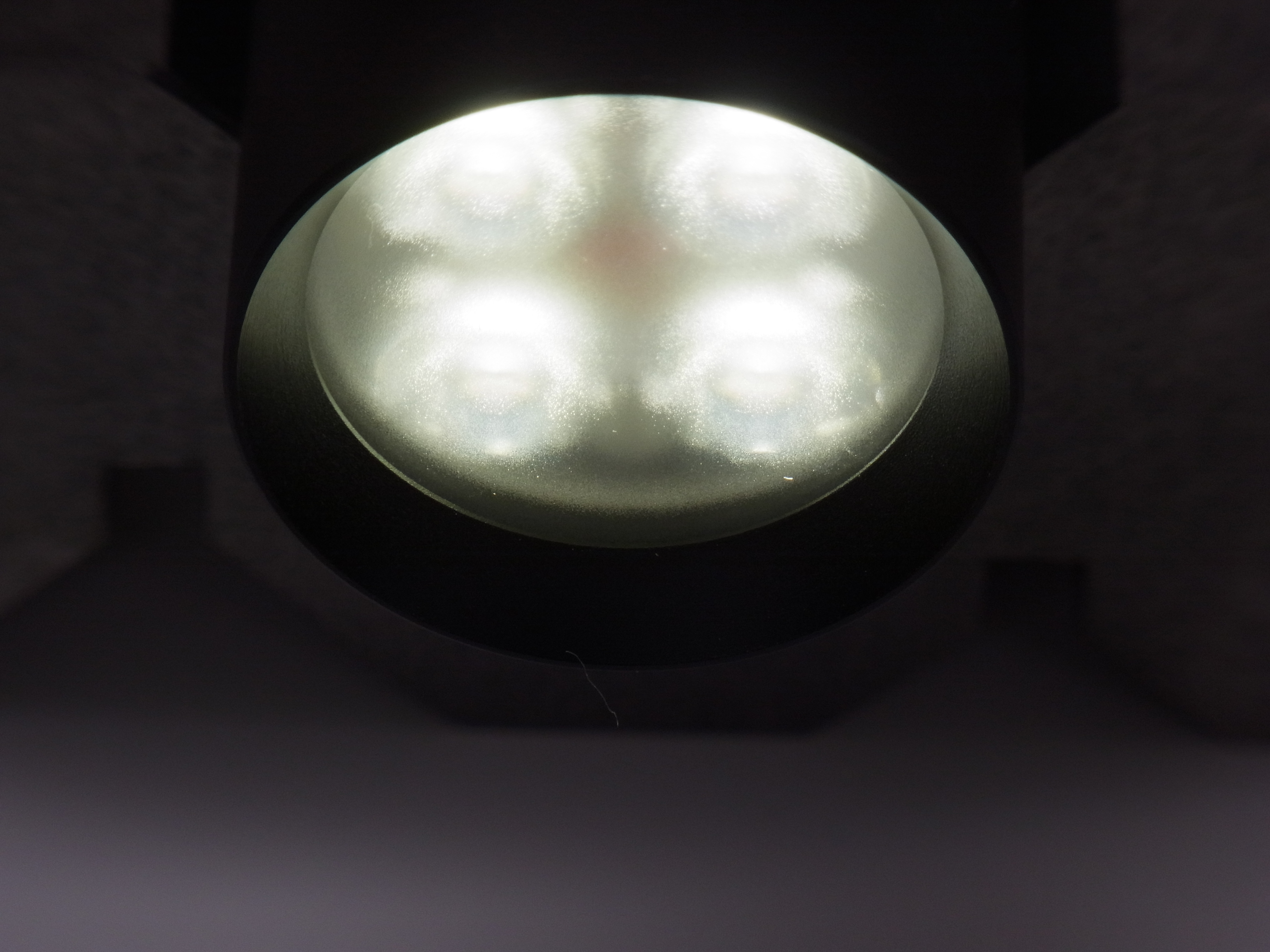

  • LSD20° 使用

    Exif_JPEG_PICTURE

  • ファセットミラーのみ

    img_lsd-c_sample10

  • LSD 5° 追加

    img_lsd-c_sample11

  • ファセットミラーのみ

    img_lsd-c_sample12

  • LSD 5° 追加

    img_lsd-c_sample13

マルチシャドー緩和

LEDをライン上に並べた照明器具では、照明されたところで多重の影(マルチシャドー)が発生してしまい、照明効果上の問題となる場合があります。

照明器具の前面に楕円配光のレンズ拡散板:LSDを設置することにより、照明器具の大きさをあまり変えることなくマルチシャドーを緩和することができます。

  • LSD使用前

    img_lsd-c_sample12

  • LSD60×1°使用後

    img_lsd-c_sample13

スカラップ緩和

ダウンライトを壁面に近い場所に設置した場合、壁面に意図していない光の模様を描いてしまう事があり問題となる場合があります。

このような場合でも、照明器具の前面にレンズ拡散板:LSDを設置することによってスカラップを緩和することができます。

  • LSD使用前
    img_lsd-c_sample14
  • LSD20°使用後
    img_lsd-c_sample15

よくあるご質問はこちら

1枚から購入できますか?
はい、1枚からご購入頂けます。
直接購入できますか?
はい。FAX・メール・各種フォームにてご注文を受け付けております。
集光はできますか?
残念ながら集光はできません。別製品とはなりますが、ご用途に適した光学製品をご提案致しますのでご相談ください。
どの角度を購入すればよいかわかりません。
専門の担当者が、ご用途に最適な角度をご提案致しますのでご相談ください。
WEBやカタログに載っていない仕様のものが欲しいのですが対応できますか?
はい。素材・厚み・拡散角度等の要望をご相談下さい。
すぐに購入したいのですが、在庫はありますか?
はい。標準在庫品、ライティングLSD(L)、および各種試作キット・評価キットは在庫がございますので即納対応致します。
加工した物を購入できますか?
はい。丸や四角、その他形状もお客様の図面に応じて加工致します。
検査照明での実績はありますか?
はい。LSDの品質の高さから、多くの検査照明でご使用頂いております。
産業照明での実績はありますか?
はい。重要な産業用光源装置での実績が多数ございます。
店舗・オフィス・住宅・屋外照明での実績はありますか?
はい。ダウンライトやスポットライト・街灯等、多くの照明でご使用頂いております。
RoHS指令、REACH規制SVHC等の環境規制に対応していますか?
はい。ご購入後の各種調査書の作成にも対応致します。
使用する際の裏表はありますか?
はい、ございます。
通常LSD面(レンズ加工面)を光源側にして御使用頂いています。
