光の拡散を自由にコントロールする レンズを応用した光学シート 光の拡散を自由にコントロールする レンズを応用した光学シート
お問い合わせはこちら

03-5833-1332

受付時間/9:00〜18:00(土日祝除く)

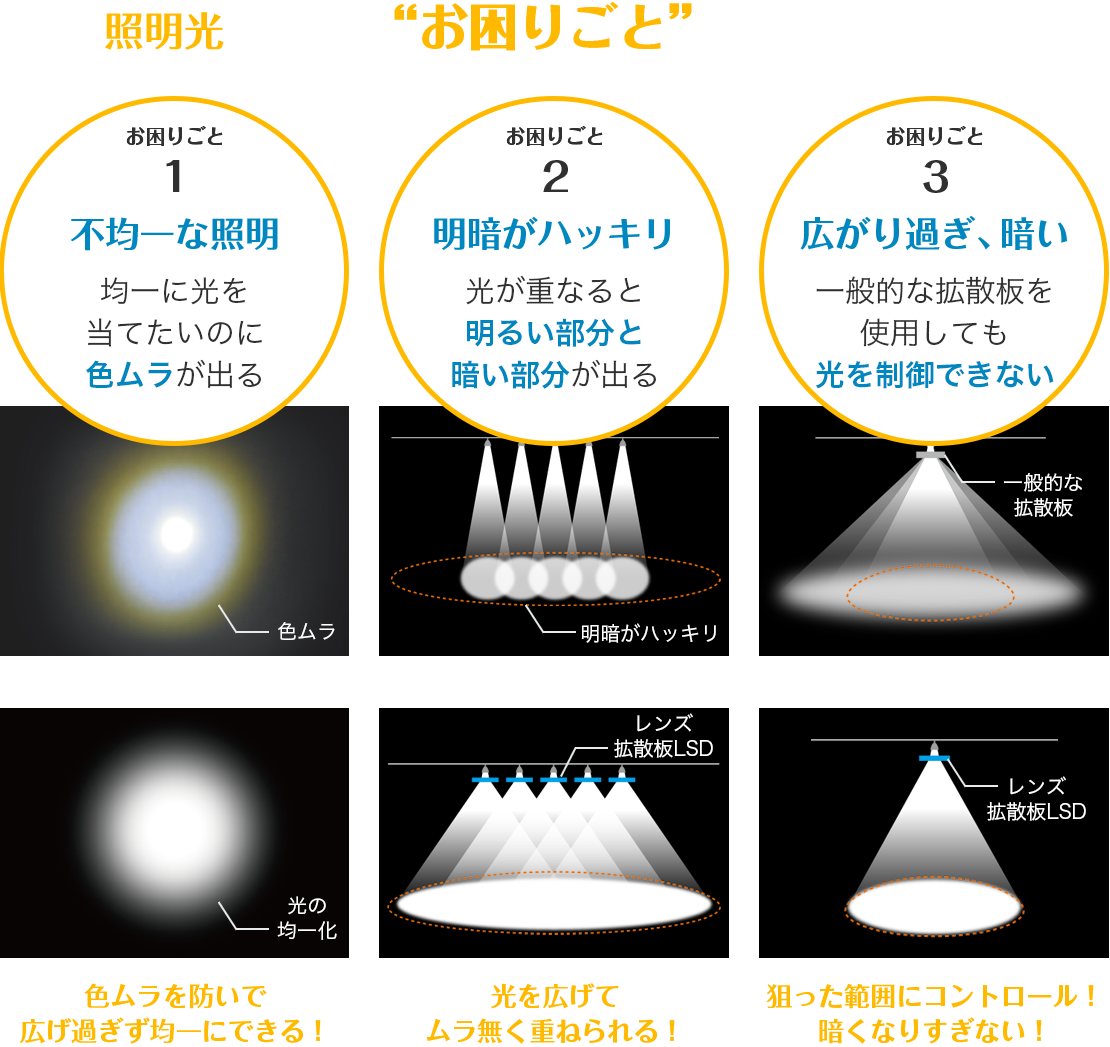

様々なアプリケーションで
実績があります

  • 画像検査用照明

  • ラインセンサ用照明

  • ヘッドマウントディスプレイ

  • ヘッドアップディスプレイ

  • ジェスチャー認証装置
    モーションセンサー

  • 舞台照明・スポットライト

  • 車載装置(テールランプ、LiDAR、ウェルカムライトなど)

  • 生体認証装置(静脈・虹彩など)



※残念ながら、LED内照式看板のつぶつぶ感の解消には適していません※

お問い合わせはこちら

03-5833-1332

受付時間/9:00〜18:00(土日祝除く)

ーレンズ拡散板LSDとはー

光拡散シート・光拡散フィルム(光学シート・光学製品)

レンズ拡散板:LSD(Light Shaping Diffusers, Luminit)は、ホログラフィック技術で光を拡散整形し、効率的にムラなく均一に広げます。この技術は、ポリカーボネートフィルム等の表面に転写されたホログラフィック形状が、微小かつランダムなレンズアレイとして働くことで、光が屈折によって拡散します。

可視域だけでなく、紫外域や近赤外域でもご使用いただけるタイプもございます。
(対応可能波長範囲:240nm~1100nm)

効果1

透過率が高い

85〜92%
レンズと同じ仕組みで光が入射・出射するので高透過

400~1100nmの波長域において透過率:85~92%(標準在庫品)です。損失が少ないので光を効率良く活用できます。紫外域用にUV透過アクリルを基板としたタイプ(340nm~)、石英を基板としたタイプ(240nm~ 3種類)も選択可能です。

なお、基板により拡散角度、厚み等に制約がございますので、詳しくはお問い合わせください。

効果2

多彩な拡散のバリエーション!

円形8種以上、楕円4種以上

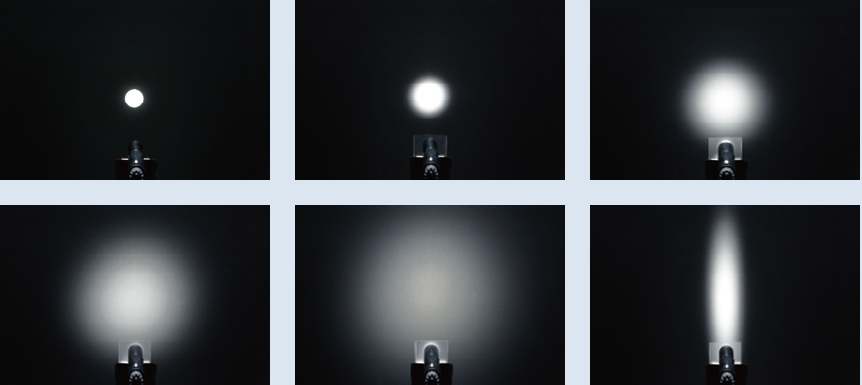

広い拡散、中拡散、狭い拡散(円形)、または一方向に大きく広がる拡散(楕円)を選べる

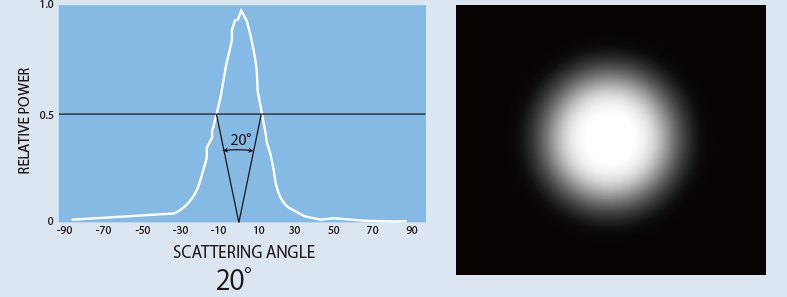

レンズ拡散板:LSD表面のホログラフィック形状は拡散角度毎に異なっており、その形状が光の広がり方を制御しています。拡散角度は相対強度の半値全角、FWHM(Full Width Half Maximum)で定義されています。
標準在庫品で円形拡散1°~80°、楕円拡散30°x5°~60°x10°の13種類を用意しております。

効果3

均一度が高い

放射強度はガウス分布
シート表面に隙間無く配置された疑似ランダムなレンズが、ムラなくキレイな光に変換

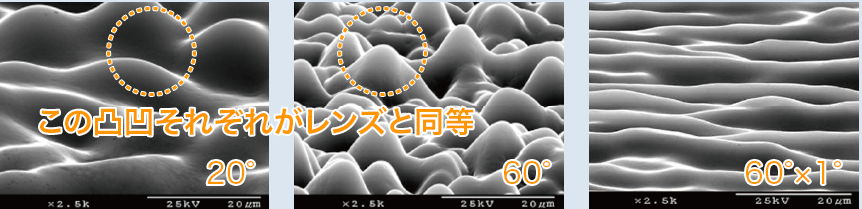

レンズ拡散板:LSD表面のホログラフィック形状は、ミクロンレベルのレンズがランダムに配置されたマイクロレンズアレイと言い換えることが出来ます。このレンズアレイが定義通りの拡散角で光を拡散させます。
均一度が高くムラのない光を作り出せるのは、レンズがランダムに配置されていることが要因です。

※Light Shaping Diffusers (LSDs®)は、米国「Luminit, LLC」の製品です。
※株式会社オプティカルソリューションズは、「Luminit, LLC」が指定した日本総代理店です。
