Direction Turning Film：DTF

入射光を曲げるプリズムシート

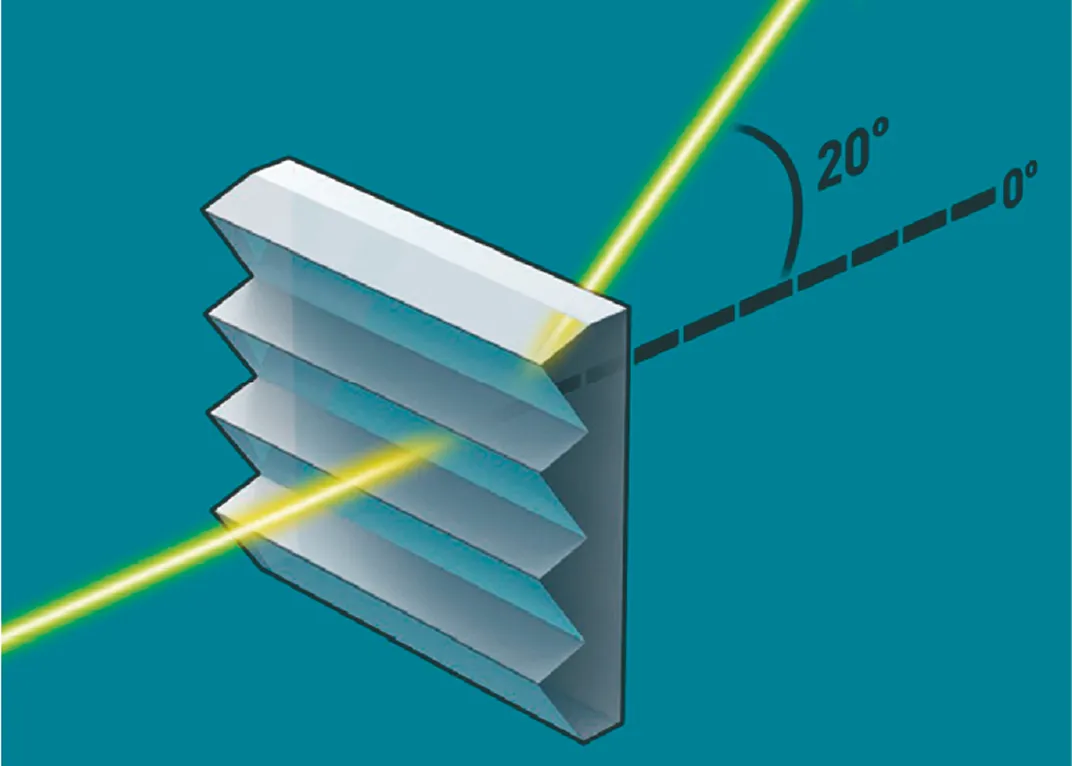

Direction Turning Film（DTF）は、透過した光の進行方向（照射角度）を20度「曲げる」ことができる、特殊なプリズムシートです。
例えば光源の物理的な配置はそのままで光のみを曲げるという、今までにない方法を提案します。

筐体内のスペースが狭く、光源（基板やヒートシンク）を傾けて配置する余裕がない。

インライン検査装置などで、照射光がカメラの視界や他センサーにケラレてしまう。

光の向きを変えるために、特注の複雑なレンズやリフレクターを設計・製造している。

建築・商業照明において、器具自体はフラット（下向き）に保ちつつ、光だけを斜め（壁面など）に照射したい。

基板に対して垂直に実装されたLED照明の光を、DTFを1枚通すだけで、20度斜め方向へ曲げることができます。光源自体を傾ける必要がないため、基板の分割を解消、放熱対策（ヒートシンクの配置）の効率化、が期待できます。

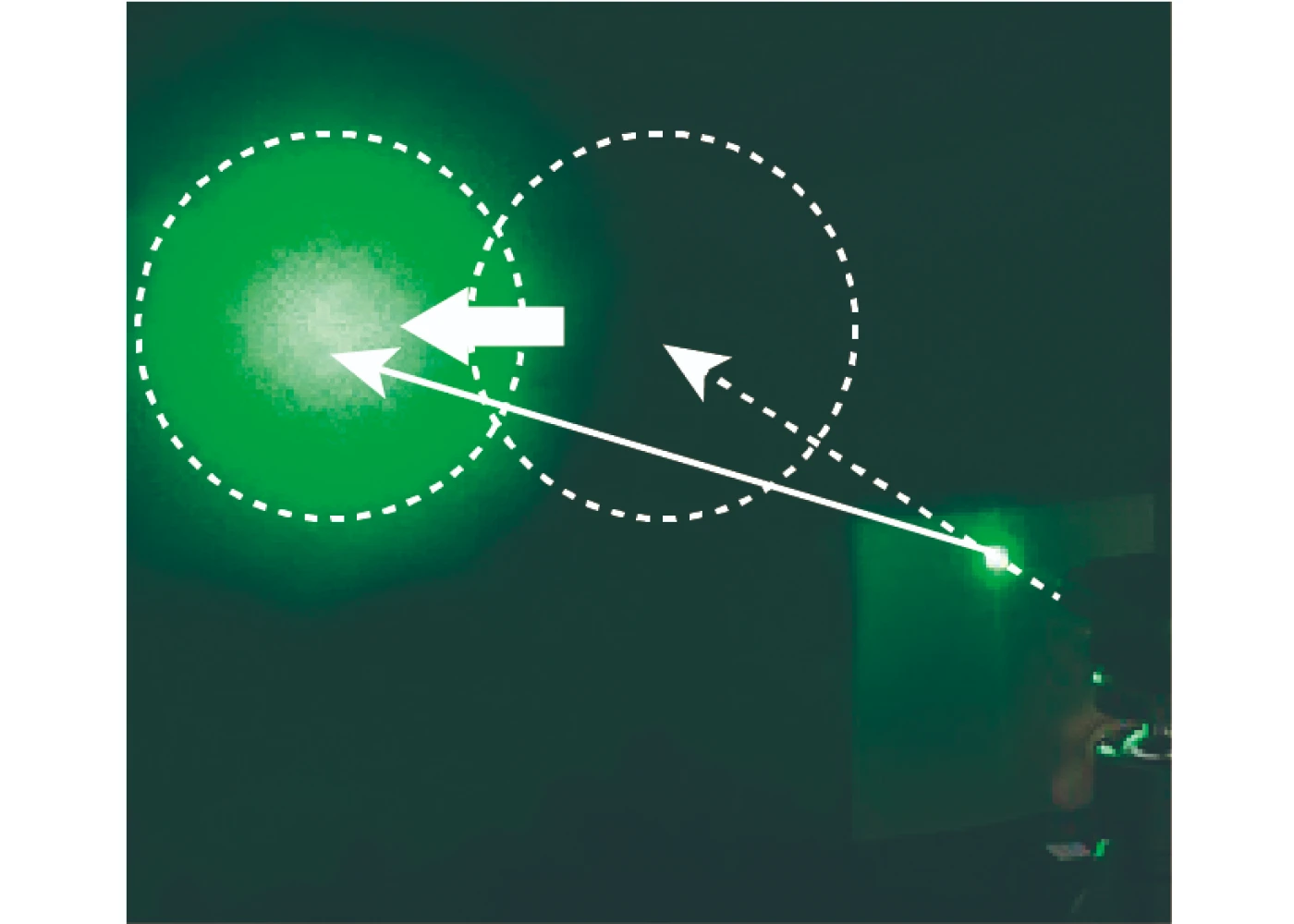

当社のレンズ拡散板：LSDと組み合わせることで、「光を曲げる」と「光を整える（均一化・成形）」を同時に実現可能。楕円形に広げながら斜めに照射するなど、高度な配光制御がフィルムの組み合わせで実現できます。

薄型フィルム形状のため、装置や照明器具の保護カバー、ガラス面の裏側などに省スペースで追加・配置できます。
大規模な設計変更を伴わずに、光学特性のアップグレードが可能です。
