光学樹脂レンズ

金型不要の短納期切削レンズと
透明樹脂特化小ロット射出成形レンズ

R&D・技術開発の皆様が求める高度な光学要求に応える「樹脂レンズカスタムサービス」を提供しています。
「スピーディーに試作したい」「金型を作る前に原理確認をしたい」「特殊な樹脂材料で切削・成形したい」といった開発段階の課題解決に多くの経験から応えます。

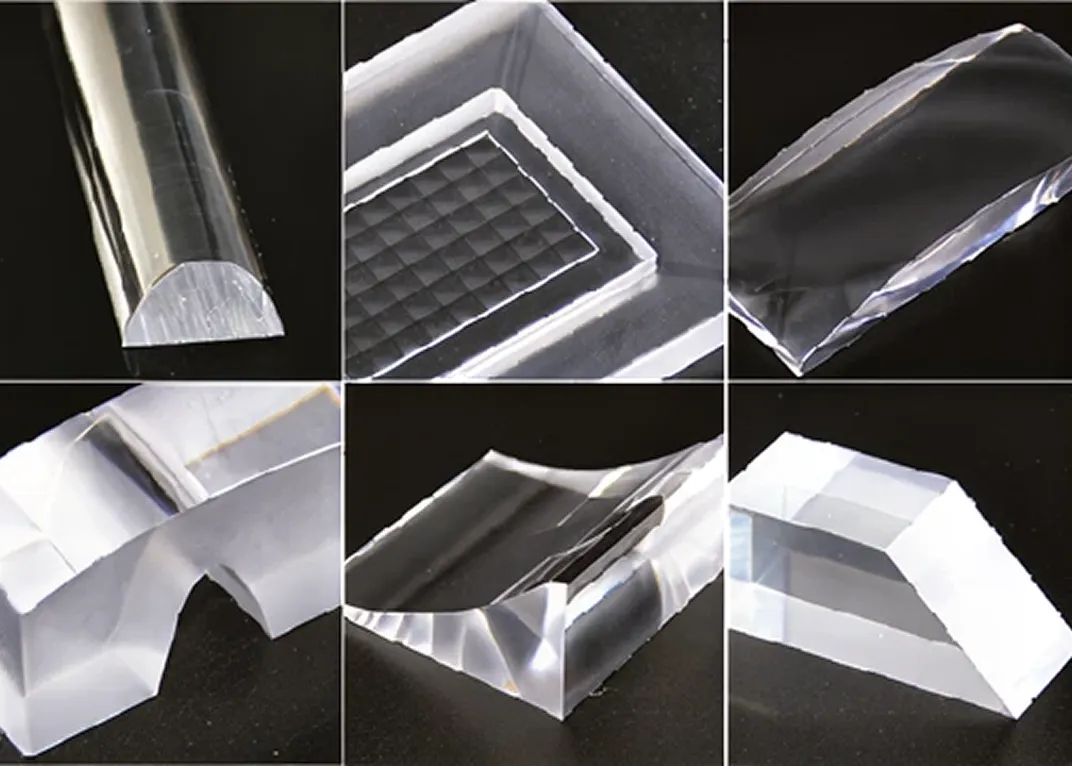

超精密な切削加工（金型加工に使用する加工機を贅沢に使用）によって、光学樹脂レンズをダイレクトに製作します。3Dデータ（STEP、IGES等）をベースに加工しますが、製作後は非球面式等を基に測定を行います。

最終製品組込みレンズと同等精度に仕上げる切削加工で、実力値としては「面粗さ（Ra）≧20nm」「形状精度（PV）≧1μm」を誇り、高精度な光学性能を要求されるレンズにも対応。金型製作のプロセスをスキップできるため、開発スピードの向上や試作コストの削減にも貢献します。

形状によって、非球面加工機（ダイヤモンドターニング）、CNCマシニング加工機を使い分けて加工を行います。
3Dデータはもちろん、2D図面のみ、あるいは図面がなくパラメータのみという段階でも、まずはご相談ください。当社の技術者が柔軟にサポートします。

在庫	PC、OKP-1、Zeonex（K26R,K22R,360R,T62R)、APEL（APL5014XH)、PMMA
加工実績	ユピゼータシリーズ、アペルシリーズ、ZEONEXシリーズ、OKPシリーズ、ULTEM、EXTEMなど

「この設計データで想定した光学特性が出るか？」といった不安を抱える技術開発者様向けに、切削による試作を提案しております。

本格的な発注の前に、実際の樹脂素材を削り出し、1個から形状や透過率、面粗さを検証していただくことが可能です。半導体装置や検査装置などのハイエンドな要求仕様から、照明機器の配光制御まで、貴社のR&Dにおける「最初のマイルストーン」をクリアするために、当社の切削試作をご活用ください。

ポリカーボネート、アクリルはもちろん、ZEONEX、OKP、APEL、ユピゼータ、AZPなど、特殊な光学樹脂を用いた射出成形にも対応します。

レンズやウィンドウ、導光体をはじめとする「透明樹脂」の成形において、長年蓄積された経験があります。また、難度の高い非球面や自由曲面レンズの評価に不可欠な、超高精度3次元測定機「UA3P」を完備。成形品のミクロンオーダー・ナノオーダーで検査を実施しています。

小ロットにも対応。筐体設計やアッセンブリ（組付け）、コーティングまで一貫して引き受けることも可能です。

材料選定やゲート位置、テーパー、押しピンの位置の提案などのノウハウがありますので、図面確認後に必要なやりとりをスムーズに実施しています。
また、シボ駒の相談も可能です。
