フラットトップ拡散板:FTD 評価キット





入射光をフラットトップ(トップハット)配光にする拡散板の評価キット

長方形(rectangular)、正方形(square)、線形(linear)、円形(circular)拡散形状の
8種が1枚のキットになった【フラットトップ拡散板:FTD KIT Series A】

8種類のマイクロレンズアレイを1枚でテスト可能にしたキットです。

長方形、正方形、線形、円形のフラットトップ配光をテストできます。

円形(circular)、正方形(square)拡散形状の
8種が1枚のキットになった【フラットトップ拡散板:FTD KIT Series B】

8種類のマイクロレンズアレイを1枚でテスト可能にしたキットです。

円形4種、正方形4種のフラットトップ配光をテストできます。

用途例

  • LiDAR
  • 顔認証
  • ToF(Time of Flight) 空間認識・測距システム

LiDAR, 顔認証, ToF

製品仕様

型番 KFUP4.5-A KFUP4.5-B
サイズ 約85mm65mm 約85mm65mm
材質 ポリカーボネート ポリカーボネート
厚み 約1.2mm 約1.2mm
価格 76,000円(税別)

パターン A B C D E F G H
A 拡散形状 長方形(Rectangular) 正方形(Square) 線形(Linear) 円形(Circular)
拡散角度 30°x16° 60°x45° 11° 30° 32°x0° 65°x0° 21° 43°
パターン A B C D E F G H
B 拡散形状 円形(Circular) 正方形(Square)
拡散角度 10°

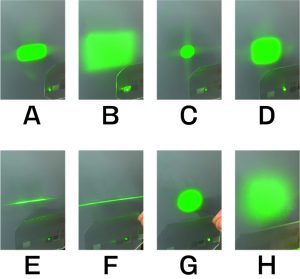

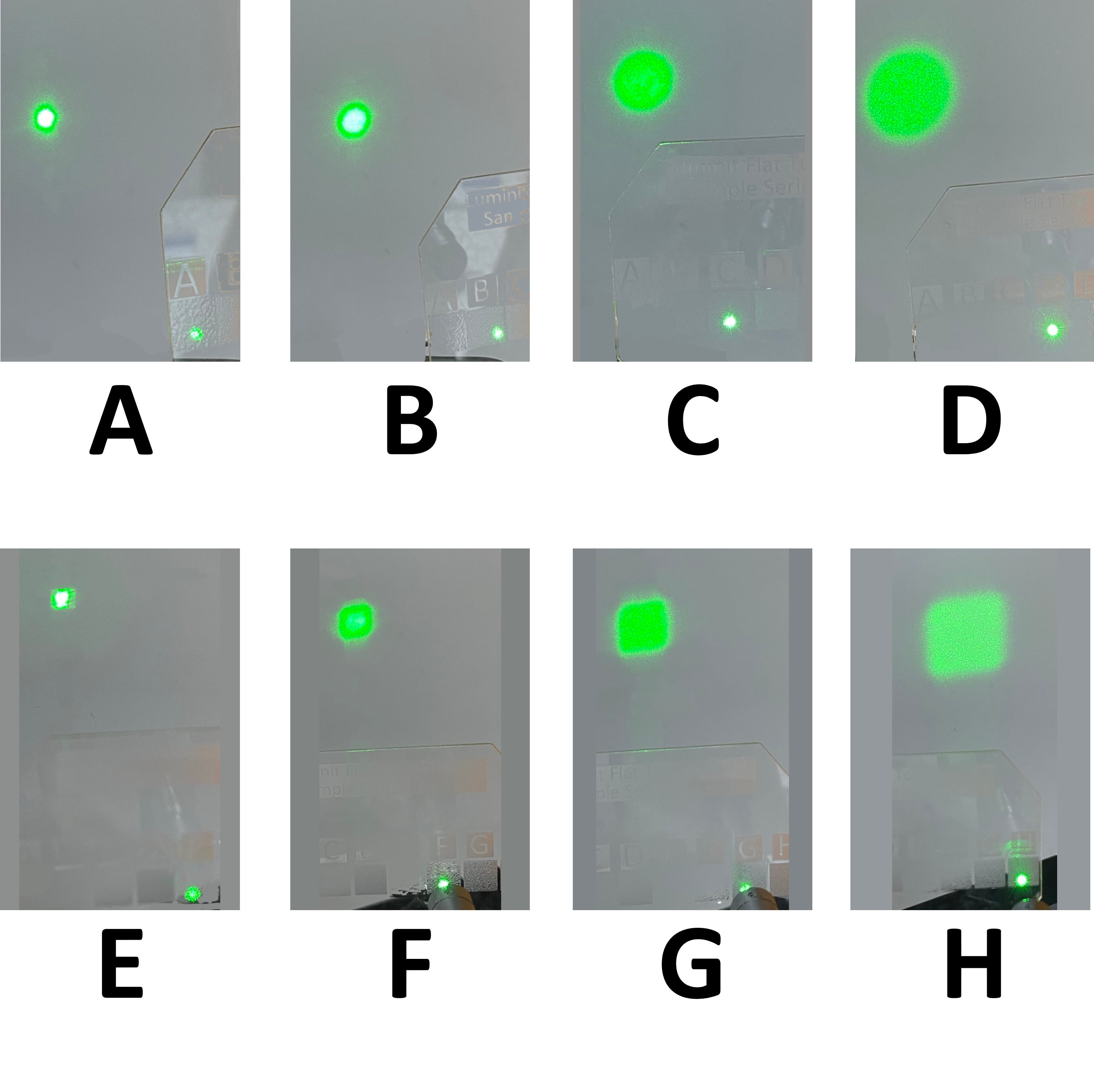

配光角

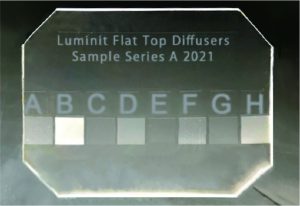

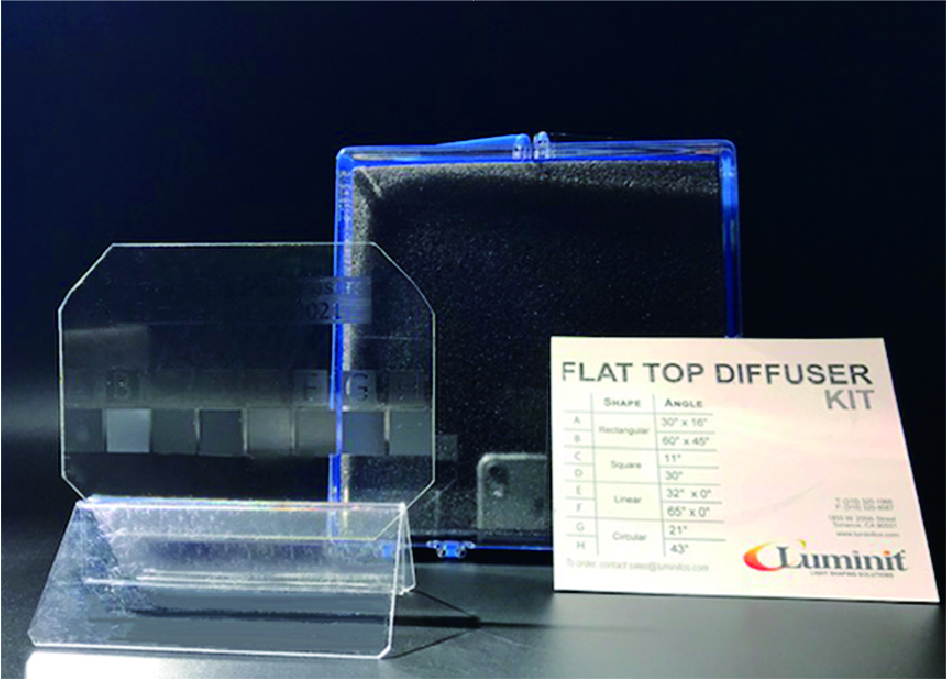

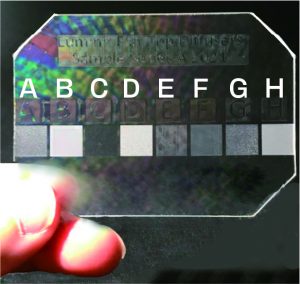

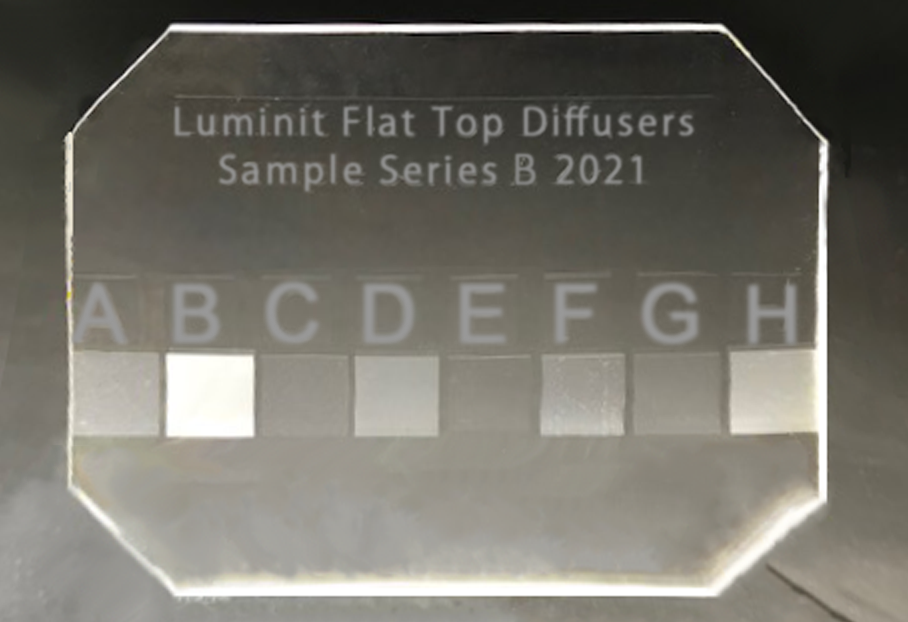

製品画像

※キット展示台は含まれません

製品紹介PDFのダウンロードはこちら

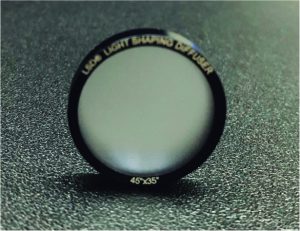

φ25mm、φ50mmの保護リングにマウントされた45°x35°製品についてはこちら

※商品の外観・仕様・価格などは商品改良のために予告なく変更することがありますので、あらかじめご了承ください。
