製品表・仕様表

一般照明用ライティングLSD - 製品表・仕様表

ライティングLSD製品表 (2015.6.1現在)

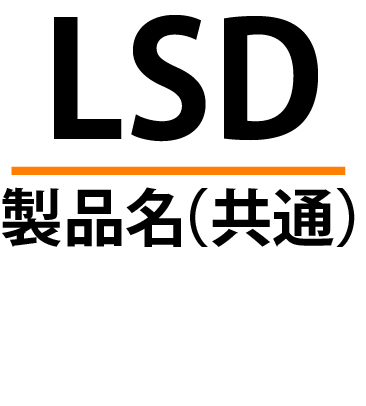

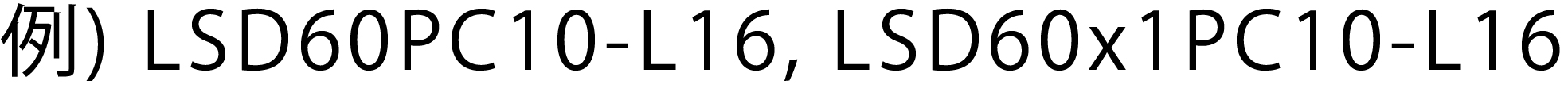

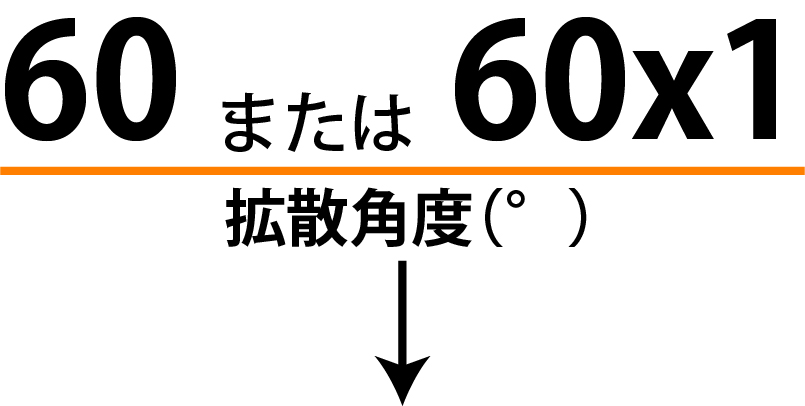

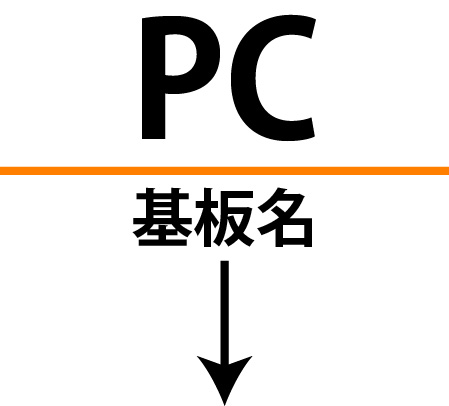

型番の読み方 ※お問い合わせの際は、型番の読み方をご参照のうえ、ご連絡ください。
種別名
(※○○:拡散角度)
拡散角度 基板 厚さ サイズ
円形拡散 楕円拡散
ライティングLSD
標準在庫品

(LSD○○PC10-L16)

80°
60°
40°
30°
20°
10°

60°x10°
60°x1°
30°x5°
PC
ポリカーボネイト
10mil
(約0.25㎜)
16″x16″
(約400㎜x400㎜)
備考 ・1枚より即納可能
・指定サイズに裁断、抜き加工(矩形、円形、特殊形状等)可能
 (別途費用)
一般照明専用(産業用途へは販売できません。)
ライティングLSD
受注生産品
拡散角度 基板 厚さ サイズ
円形拡散 楕円拡散

80°
60°
40°
30°
20°
10°

3.5°


80°x50°
95°x25°
75°x45°
60°x30°
60°x10°
60°x1°
40°x1°
30°x3°
PC
ポリカーボネイト
10mil
(約0.25㎜)

30mil
(約0.76㎜)

60mil
(約1.52㎜)

118mil
(約3㎜)
16″x16″
(約400㎜x400㎜)
16″を超えるサイズは
ご相談ください。
備考 ・1枚より購入可能
 (納期:LSD○○PC10-L16 約2週間~ それ以外 約1ヶ月~)
・指定サイズに裁断、抜き加工(矩形、円形、特殊形状等)可能
 (別途費用)
一般照明専用(産業用途へは販売できません。)
ライティングLSD
シームレスロール

(受注生産品)

img_lsd-p_spec01
拡散角度 基板 厚さ サイズ
円形拡散 楕円拡散

60°
40°
30°
20°
10°

3.5°

A°xB° PC
ポリカーボネイト
10mil
(約0.25㎜)
24″幅
(約600㎜幅)
その他の幅サイズも
ご相談ください。

80°x50°
60°x10°
95°x25°
75°x45°
60°x30°
60°x1°
50°x3°
30°x3°
30°x1°
備考 ・MOQ(最小受注数量):500ft~(約150m~)
・その他の角度もご相談ください。
・UL-V2難燃グレード、UV耐性グレードについてはご相談ください。
一般照明専用(産業用途へは販売できません。)

※仕様は製造上の都合により、予告なしに変更する場合がございますので予めご了承下さい。
※1″(インチ)=25.4㎜ 1ft(フィート)=12″=304.8㎜ 1mil(ミル)=0.001″=0.0254㎜

仕様表(参考値)

円形 楕円形
拡散角度範囲 1°~80° 狭角:1゜~50゜
広角:30゜~95゜
透過率 ≧85%
角度公差 >10°±15% ≦10°±1.5°
透過波長域 400nm~1100nm
屈折率 PC:1.586、エポキシ:1.50
基板 ポリカーボネイト(PC)
温度 -30℃~80℃ 240hrs(.PC)
湿度 85% 24hrs(.PC)
粘着性 100%クロスハッチテスト #ASTM‐D3359
エンピツ硬度 H
Lazer Damage PC=0.22J/cm2;1064nm, 10ns pulse
洗浄法 蒸留水で流した後強制空気乾燥。
エタノールを浸したレンズクリーニングペーパーで拭きとる

※仕様は製造上の都合により、予告なしに変更する場合がございますので予めご了承下さい。
