フレネルレンズ

フレネルレンズ

フレネルレンズキット ※販売中止中

選定に便利なフレネルレンズキット新発売!

10種の焦点距離(5mm~100mm)を2種の外形(φ40,φ100)で揃えたフレネルレンズキットです。

最適な焦点距離のフレネルレンズが見つかれば、単品での追加販売や量産にも対応できます。

外形のカスタムも可能です。

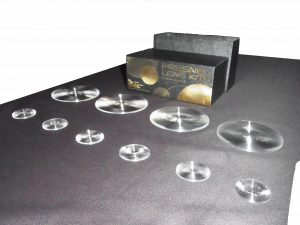

フレネルレンズキット(10点セット) 型番: KFRA2-10

fresnel lens
fresnel kit

共通仕様
  材質     PMMA
  厚み      2mm
仕様
焦点距離(mm) 外形(mm) ピッチ(mm) 焦点距離(mm) 外形(mm) ピッチ
5 φ40 0.05 40 φ100 0.08
7 φ40 0.08 50 φ100 0.08
10 φ40 0.05 80 φ100 0.08
15 φ40 0.08 100 φ100 0.08
20 φ40 0.08
30 φ40 0.08
価格
  36,000円(税別)

フレネルレンズ単品

フレネルレンズ 仕様
基板材料 アクリル
オプション 外形サイズ、形状、厚み等
外寸(mm) 有効φ(mm) 焦点距離(mm) T(mm) ピッチ(mm) 価格(税別)
30×30 10 2 1 0.05 ※お問い合わせください
30×30 10 3 1 0.05
50×50 50 5 1 0.05
50×50 50 6 1 0.05
50×50 40 7 2 0.08
50×50 50 10 2 0.05
100×100 60 25 2 0.30

掲載のない焦点距離・サイズも対応できる場合がございますので、まずはお気軽にご相談ください。
また、ご指定のサイズに加工することも可能です。
