UV拡散板:UFD



紫外域で使用できる拡散板

UV拡散板:UFD(UV Fused Silica Diffusers)は、UV(200nm~)光源の照射ムラを解消します。合成石英の表面に形成された構造体により、平行光を入射する際15°、25°(FWHM)で配光するので、決められた範囲に効率良く照明光を広げます。また、合成石英の耐候性をそのままにお使いいただけます。

用途例

  • 殺菌・滅菌(水・空気・表面)
  • 医療、メディカル
  • 硬化・露光装置
  • 分析、測定
  • ライフサイエンス、バイオ
  • 産業機器、工業製品
  • セキュリティ

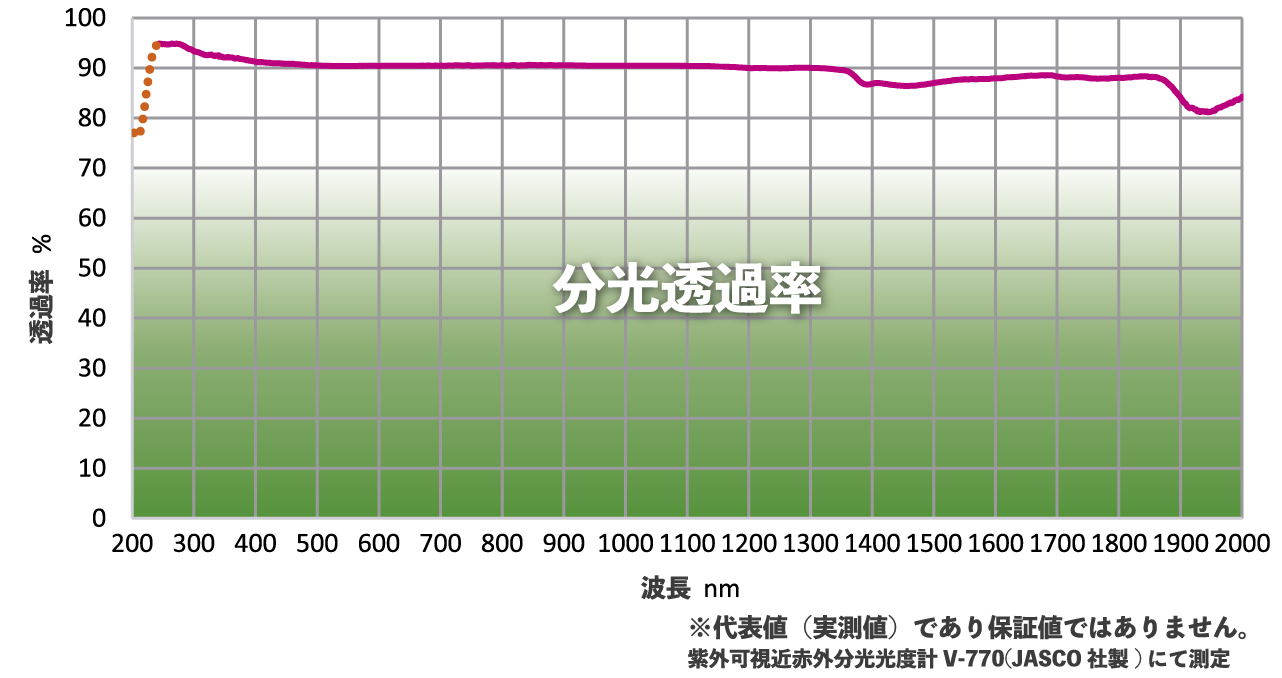

殺菌に最も効果があるとされる265nmにおいても、拡散効果と透過率を得られます
※参考:Water Research Volume 130, 1 March 2018, Pages 31-37

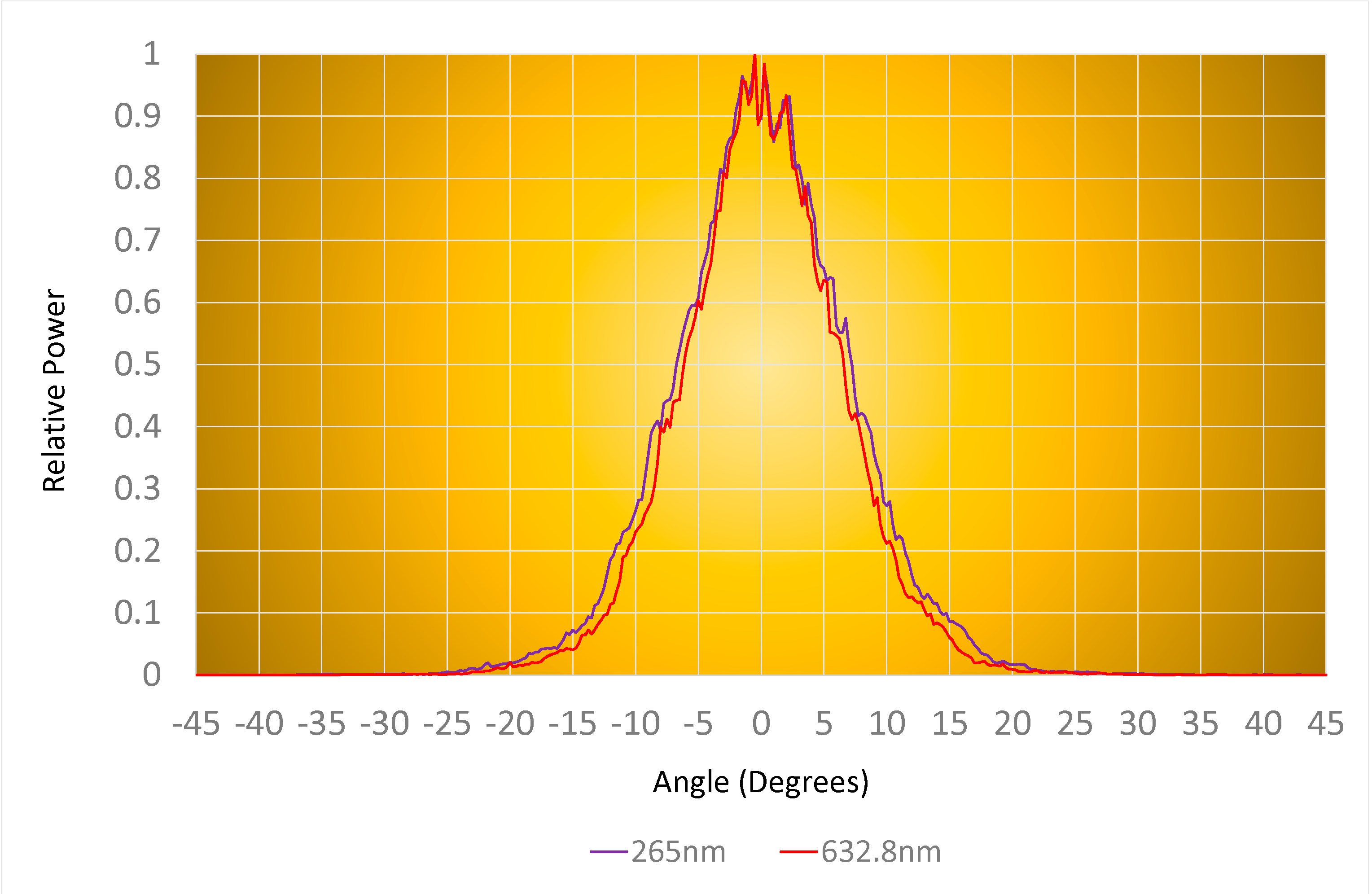

放射強度比較(265nm v.s. 632.8nm)※15°品(UFD15AM20-D25)

特徴

  • UV域で使用可能
  • 150mmx150mmにも対応(特注)(それ以上のサイズは応相談)
  • 石英ベースで耐熱性が良好
  • 240nmにおける拡散角度15°(FWHM)
  • ※弊社シミュレーションによる※15°品(UFD15AM20-D25)

仕様(標準品)

  • 拡散角度15°品
  • 型番:UFD15AM20-D25
  • 素材:合成石英
  • 外形:φ25
  • 厚み:2mm
  • 拡散角度(@632.8nm):15°±15%(FWHM)
  • 価格:4,800円(税別)

  • 拡散角度25°品
  • 型番:UFD25II20-D25
  • 素材:合成石英
  • 外形:φ25
  • 厚み:2mm
  • 拡散角度(@632.8nm):25°±15%(FWHM)
  • 価格:4,800円(税別)

RoHS指令準拠製品

※商品の外観・仕様・価格などは商品改良のために予告なく変更することがありますので、あらかじめご了承ください。
