フィルター

誘電体多層膜の蒸着によるフィルターと、色ガラスフィルター

光学フィルターの販売・製造 豊富な品ぞろえの光学フィルターを多数取り扱っております。
ダイクロイックフィルターをはじめとした誘電体多層膜フィルター、吸収タイプの色ガラスフィルター等の規格品販売だけでなく、特注品・オーダーメイドも対応いたしますのでご相談ください。

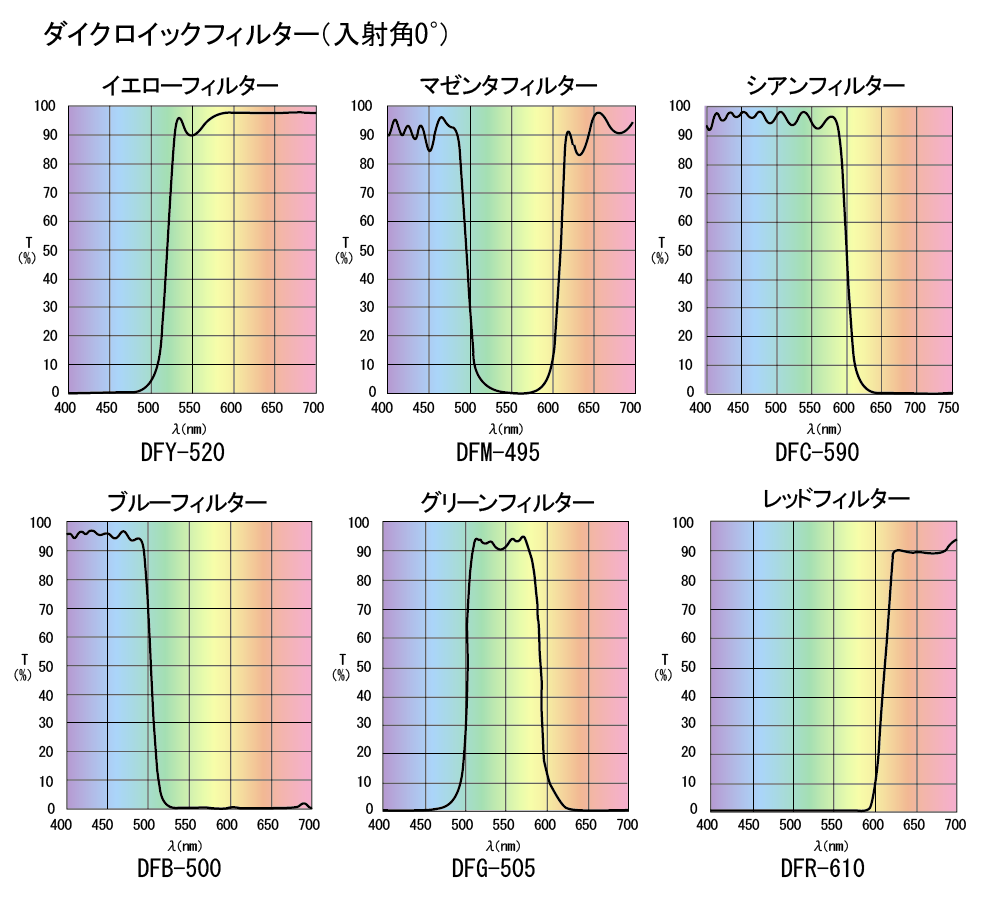

ダイクロイックフィルター

ダイクロイック(二色)フィルターは、色の分離やコントラストを上げる目的で使われます。
Y・M・C・B・G・Rの6種は規格品です。特性のカスタマイズも可能です。

コード タイプ 透過率50%での波長位置(nm) サイズ(mm) 価格(税別)
DFY-520 イエロー 520±10 50×50×1t 15,000
DFM-495 マゼンタ 495±10、605±10
DFC-590 シアン 590±10
DFB-500 ブルー 500±10
DFG-505 グリーン 505±10、590±10
DFR-610 レッド 610±10

・材質:白板ガラス
・裏面:コートなし

※指定反射特性による製作も可

▲ページの一番へ

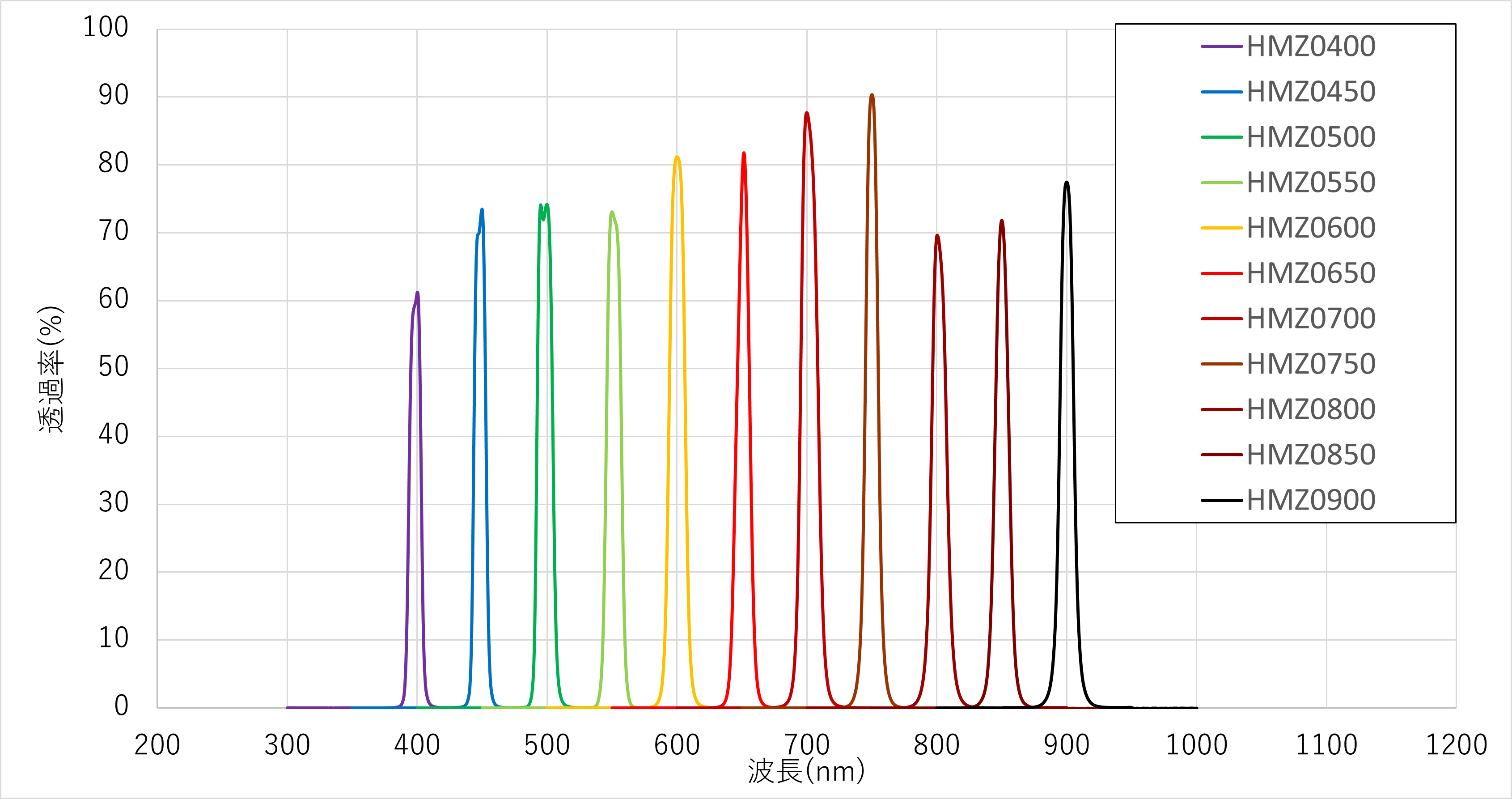

バンドパスフィルター

特定の波長帯だけが、効率よく透過する蒸着ガラスフィルターです。
260~900nmまで、10nm毎の製品で揃えました。

型番 中心波長(nm) 半値幅(nm) 外形(mm) 厚み(mm)
LX0254 254 10 φ50 5.5
MZ0550 550 10 50×50 4.5
MZ0900 900 10 50×50 4.5

▲ページの一番へ

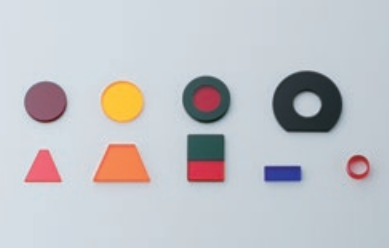

色ガラスフィルター

カメラ、光学機器、医療など、幅広い分野で使用されている色ガラスフィルターを、ご要望に合わせた分光特性、サイズで提供しています。

熱線吸収フィルター(吸収型フィルター)
型番 サイズmm 厚みmm 材質 価格(税別)
TS-0884G φ10 3.0 HA-50 2,800
TS-0883G φ20 3.0 HA-50 3,000
TS-0882G φ30 3.0 HA-50 3,700
TS-0881G φ42 3.0 HA-50 4,000
TS-0880G φ50 3.0 HA-50 4,500
TS-0879G 50×50 3.0 HA-50 5,000

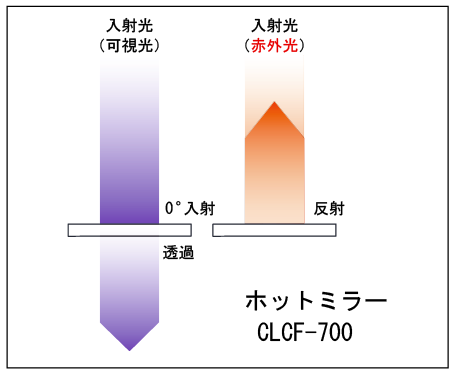

コールドフィルター(ホットミラー)

可視光のみ透過させ、赤外光を反射させます。
(入射角0°)

■型番:CLCF-700

反射帯(nm) 平均反射率(%) サイズ(mm) 透過帯(nm) 平均透過率(%) 価格(税別)
420-700 ≧90 50×50×1t 420-700 ≧80 ¥15,000

・材質:白板ガラス
・裏面:ARコート

▲ページの一番へ

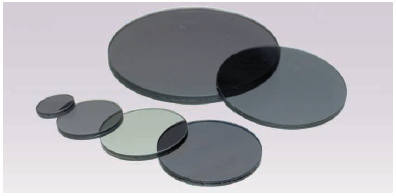

直線偏光フィルター

ガラス+樹脂+ガラス構成の直線偏光フィルター。

img_filter05img_filter06

高遮光性能直線偏光フィルター 使用波長450~700nm
型番 サイズ
(mm)
特性 使用波長 構成 価格
(税別)
SPO-35-10C φ10×2 透過率:35±2%
消光比:10²~10³
両面ARコート付
450~700nm ガラス基板
+
ポリマー
+
ガラス基板
4,500
SPO-35-10S 10×10×2 4,500
SPO-35-20C φ20×2 4,800
SPO-35-20S 20×20×2 4,800
SPO-35-30C φ30×2 6,500
SPO-35-30S 30×30×2 6,500
img_filter07
近赤外域用直線偏光フィルター 使用波長750~850nm
型番 サイズ
(mm)
特性 使用波長 構成 価格
(税別)
SPO-NIR(S)-10C φ10×2 透過率:30±3%
消光比:10²~10³
両面ARコート付
750~850nm ガラス基板
+
ポリマー
+
ガラス基板
12,000
SPO-NIR(S)-10S 10×10×2 12,000
SPO-NIR(S)-20C φ20×2 15,000
SPO-NIR(S)-20S 20×20×2 15,000
SPO-NIR(S)-30C φ30×2 20,000
SPO-NIR(S)-30S 30×30×2 20,000
img_filter08
近赤外域用直線偏光フィルター 使用波長1,000~2,000nm
型番 サイズ
(mm)
特性 使用波長 構成 価格
(税別)
SPO-NIR-10C φ10×2 透過率:33±3%
消光比:103~104
両面ARコート付
1000~2000nm ガラス基板
+
ポリマー
+
ガラス基板
18,000
SPO-NIR-10S 10×10×2 18,000
SPO-NIR-20C φ20×2 20,000
SPO-NIR-20S 20×20×2 20,000
SPO-NIR-30C φ30×2 25,000
SPO-NIR-30S 30×30×2 25,000
img_filter09

▲ページの一番へ

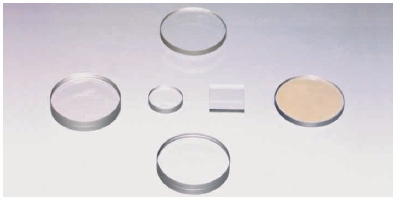

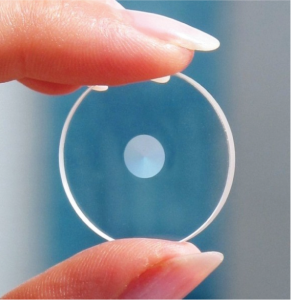

波長板

偏光方向を変えたり(1/2)、戻り光対策(1/4)に使用される波長板の規格品。

img_filter10 img_filter11

1/2波長板 対応波長441.6~1,150nm
型番 サイズ
(mm)
位相公差
(nm)
対応波長
(nm)
構成 価格
(税別)
SRE-1/2-〇-10C φ10×2 ±10 441.6 ガラス基板
+
ポリマー
+
ガラス基板
〇は4桁の波長
両面ARコート付き
18,000
SRE-1/2-〇-10S 10×10×2 457.9 18,000
SRE-1/2-〇-20C φ20×2 488.0 19,500
SRE-1/2-〇-20S 20×20×2 514.5 19,500
SRE-1/2-〇-30C φ30×2 532.0 30,000
SRE-1/2-〇-30S 30×30×2 590.0 30,000
SRE-1/2-〇-50C φ50×2 632.8 48,000
SRE-1/2-〇-50S 50×50×2 670.0 48,000
1/4波長板 対応波長441.6~1,550nm
型番 サイズ
(mm)
位相公差
(nm)
対応波長
(nm)
構成 価格
(税別)
SRE-1/4-〇-10C φ10×2 ±10 441.6 ガラス基板
+
ポリマー
+
ガラス基板
〇は4桁の波長
両面ARコート付き
18,000
SRE-1/4-〇-10S 10×10×2 457.9 18,000
SRE-1/4-〇-20C φ20×2 488.0 19,500
SRE-1/4-〇-20S 20×20×2 514.5 19,500
SRE-1/4-〇-30C φ30×2 532.0 30,000
SRE-1/4-〇-30S 30×30×2 590.0 30,000
SRE-1/4-〇-50C φ50×2 632.8 48,000
SRE-1/4-〇-50S 50×50×2 670.0 48,000

▲ページの一番へ
