産業用レンズ拡散板:LSD(Light Shaping Diffusers) - 概要

光拡散シート・光拡散フィルム
レンズ拡散板:LSD(Light Shaping Diffusers, Luminit)は微小でランダムなレンズアレイの拡散機能により光を拡散整形し、照明ムラを解消します。眩しさや、マルチシャドーの低減にも効果を発揮する光学シート・光学製品です。 必要な範囲にだけ光を配光できるので効率的な照明を実現できます。RGB各色のLED光をきれいでクリアなまま混色できます。

幅広い波長の光(400nm~1100nm)に対応しているため、光を狙った角度に均質に透過させることができます。ポリカーボネイトやアクリルのシート上にミクロンサイズのレンズが完全にランダムな状態に配置されています。そのため、光源の輝度ムラを完全に消し去りつつ、任意の角度に拡散する均質度の高い光を得ることができるのです。また、その透過率は大変高いため(85~92%)、光源の光を無駄にする事なく利用することが可能です。

主な用途は高品質な一般照明や産業用光源装置などですがその他の照明にも幅広く応用することができます。


※Light Shaping Diffusers (LSDs®)は、米国「Luminit, LLC」の製品です。

※株式会社オプティカルソリューションズは、「Luminit, LLC」が指定した日本正規代理店です。

構造の特徴 – レンズと同等の効果

img_lsd-c_about01

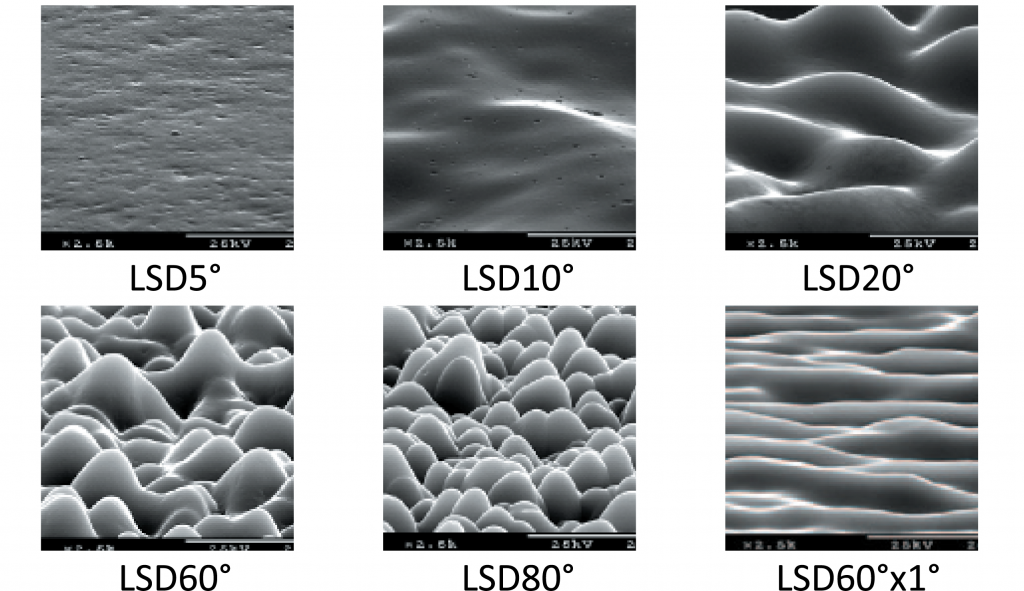

レンズ拡散板:LSDの表面にはサイズの微小なレンズが、完全にランダムな状態で形成されています。
この微小なレンズが設計通りの拡散角で光を屈折させます。
また、これらレンズの完全にランダムな配置が光源の輝度ムラを緩和させて均質な照明を実現します。

  • 5゜
    img_lsd-c_about-5
  • 10゜
    img_lsd-c_about-10
  • 20゜
    img_lsd-c_about-20
  • 60゜
    img_lsd-c_about-60
  • 80゜
    img_lsd-c_about-80
  • 60゜x1゜
    img_lsd-c_about60x1

配光の特徴 – レンズと同等の効果

img_lsd-c_about02

レンズ拡散板:LSDを透過した光は、光源の輝度ムラを大幅に緩和する均質な光でありながら、特定の角度の拡散角を持ちます。

配光制御

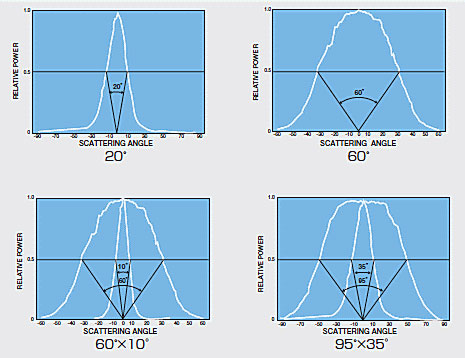

拡散角特性

入射した光は決められた範囲に配光され、同時に高い均一性が得られます。LSDの拡散角度は中心照度の半値を全角表示したものです(FWHM)。

各種LSDでの照射パターン例

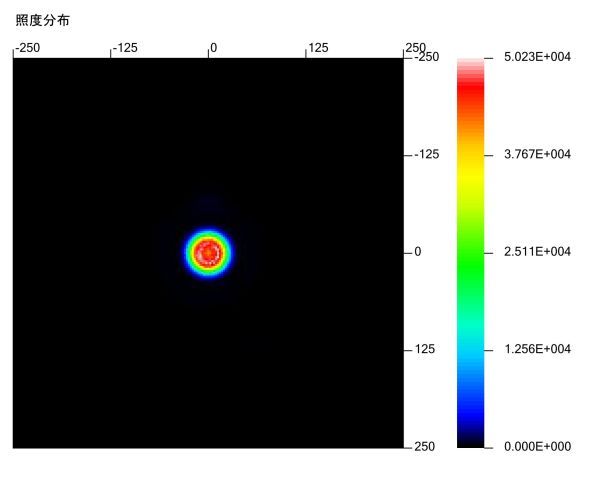

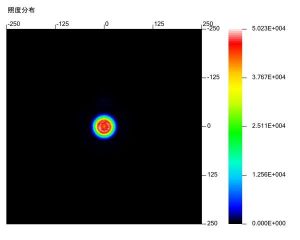

  • LSD 5°

    img_lsd-c_about04-5

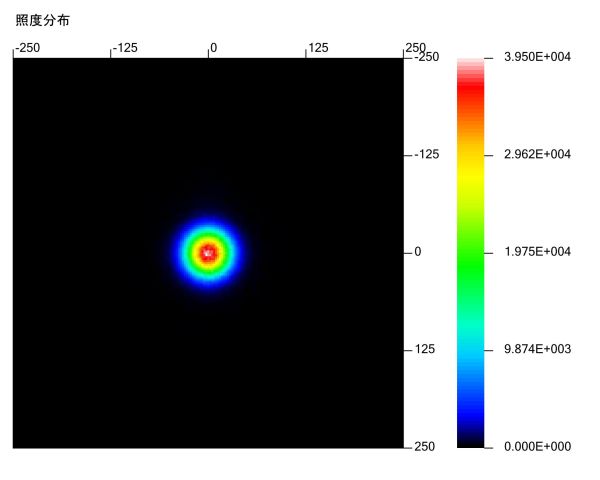

  • LSD 20°

    img_lsd-c_about04-20

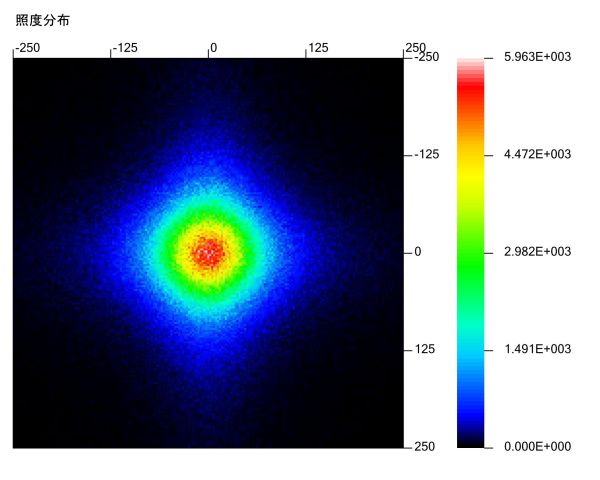

  • LSD 80°

    img_lsd-c_about04-80

高い透過率

拡散角度により異なりますが400nm~1100nmの波長域で85%~90%の高い透過率を実現しました。LEDなどの微弱な光源のパワーを充分に活用できます。また、紫外線用としてUV透過アクリル(ACUVT)基板製品、合成石英基板上にゾルゲル石英を施した製品を用意しています。

なお紫外線用製品は製作可能な拡散角度、基板厚み等に制約がありますので事前にお問い合わせ願います。

透過率特性

img_lsd-c_about04

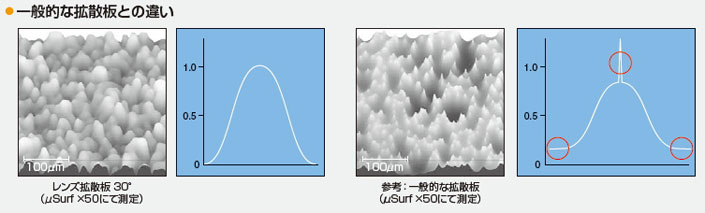

同等製品比較

レンズ拡散板:LSDの拡散方式はこれまでの拡散板のものとは大きく異なります。通常の拡散板にはその材料の中に微小な粒子が混ぜられており、その粒子によって光が拡散反射されるため、無駄な反射が発生します。

それに対してレンズ拡散板:LSDは微小なレンズによる屈折を用いて効率よく光を拡散させています。そのため、レンズ拡散板:LSDの光透過率はこれまでの拡散板に比べてはるかに高い性能を発揮するのです。

透過率比較(積分球による計測)
ディフューザ LSD(20度) アクリル乳白板
透過率 90% 65%

img_lsd-c_about06_w705

よくあるご質問はこちら

1枚から購入できますか?
はい、1枚からご購入頂けます。
直接購入できますか?
はい。FAX・メール・各種フォームにてご注文を受け付けております。
集光はできますか?
残念ながら集光はできません。別製品とはなりますが、ご用途に適した光学製品をご提案致しますのでご相談ください。
どの角度を購入すればよいかわかりません。
専門の担当者が、ご用途に最適な角度をご提案致しますのでご相談ください。
WEBやカタログに載っていない仕様のものが欲しいのですが対応できますか?
はい。素材・厚み・拡散角度等の要望をご相談下さい。
すぐに購入したいのですが、在庫はありますか?
はい。標準在庫品、ライティングLSD(L)、および各種試作キット・評価キットは在庫がございますので即納対応致します。
加工した物を購入できますか?
はい。丸や四角、その他形状もお客様の図面に応じて加工致します。
検査照明での実績はありますか?
はい。LSDの品質の高さから、多くの検査照明でご使用頂いております。
産業照明での実績はありますか?
はい。重要な産業用光源装置での実績が多数ございます。
店舗・オフィス・住宅・屋外照明での実績はありますか?
はい。ダウンライトやスポットライト・街灯等、多くの照明でご使用頂いております。
RoHS指令、REACH規制SVHC等の環境規制に対応していますか?
はい。ご購入後の各種調査書の作成にも対応致します。
使用する際の裏表はありますか?
はい、ございます。
通常LSD面(レンズ加工面)を光源側にして御使用頂いています。
